在工业4.0和智能制造的推动下，工业自动化系统正迈向高度协同、实时互联的趋势。无论是在智能产线、机器人工作站，还是在精密焊接、注塑、包装、搬运等复杂场景中，系统对网络通信的实时性、同步性与确定性提出了前所未有的高要求。传统以太网架构受限于非确定性行为，已难以胜任多任务并行执行、分布式控制以及多轴协同的精密工业控制需求。
为满足这些挑战，我们开始使用TSN技术（时间敏感网络, Time-Sensitive Networking）。基于标准以太网，TSN在保持开放性和互通性的同时，增强了对关键业务的确定性保障。配合支持TSN协议的工业交换机，企业能够构建一个统一、灵活、且可实时控制的工业通信网络。
典型工业自动化场景中的关键设备
在广泛的工业控制网络中，常见的设备构成包括：
- 主站PLC（Programmable Logic Controller）
控制核心，负责逻辑控制、任务调度与网络管理。 - 伺服系统与多轴驱动器
应用于精密运动控制，例如机器人、CNC、点胶/喷涂设备等，需实现亚毫秒级同步。 - 远程I/O模块与传感器/执行器
用于采集现场数据和控制设备执行动作，部署在生产线各个分布位置。 - 工业摄像头与监控系统
实现过程追溯、安全监控与AI识别，对带宽与帧同步要求高。 - HMI触控屏/边缘计算单元
提供现场交互与局部控制能力，提升系统响应效率。
在这些设备互联的系统中，TSN交换机作为网络核心，可确保关键数据以可控延迟稳定传输，实现控制流、视频流与管理流的多流量协同。
TSN交换机的关键技术特性
1. 高精度时间同步（IEEE 802.1AS）
多设备分布式部署时，系统需要以统一时基运行。TSN交换机支持基于IEEE 802.1AS的高精度时间同步，可将整个网络的时间误差控制在±1微秒以内，从而满足运动控制、同步采集等高要求应用场景。
2. 时间感知调度（IEEE 802.1Qbv）
TSN交换机具备时间感知调度能力，可为关键数据流预留传输时间窗。通过严格的时间片管理，实现PLC与伺服控制器之间周期性指令的稳定调度，杜绝突发干扰造成的数据抖动或时序错乱。
3. 低延迟与确定性转发
传统交换机制可能在突发流量下产生拥塞或转发不确定行为，而TSN交换机采用硬件级流量控制与低延迟缓存策略，保障控制类通信在网络中拥有稳定且可预测的转发延迟。
4. 流量隔离与抢占机制（IEEE 802.1Qbu, Qci）
在统一的工业以太网上承载控制指令、视频流与普通数据流，TSN交换机可对不同服务类型进行优先级划分与抢占处理，使高优先级流量在任何条件下都能优先通过，提升系统可靠性。
5. 集中管理与自动配置（IEEE 802.1Qcc）
TSN网络支持集中式配置工具对所有设备进行统一参数分发与资源调度，有效简化了大规模系统部署时的网络调试与维护复杂度。
TSN交换机在工业控制网络中的部署模式
TSN交换机连接各分站设备，承担以下任务：
- 与主PLC高速通讯，保障控制周期一致性；
- 将多轴伺服系统的数据同步协调；
- 为远程摄像监控提供高清视频流通道；
- 提供报警、事件上报的低延迟通路。
TSN交换机支持星型、链型、环型等多种工业拓扑结构，广泛适用于多种自动化场景。比如以下部署方式：

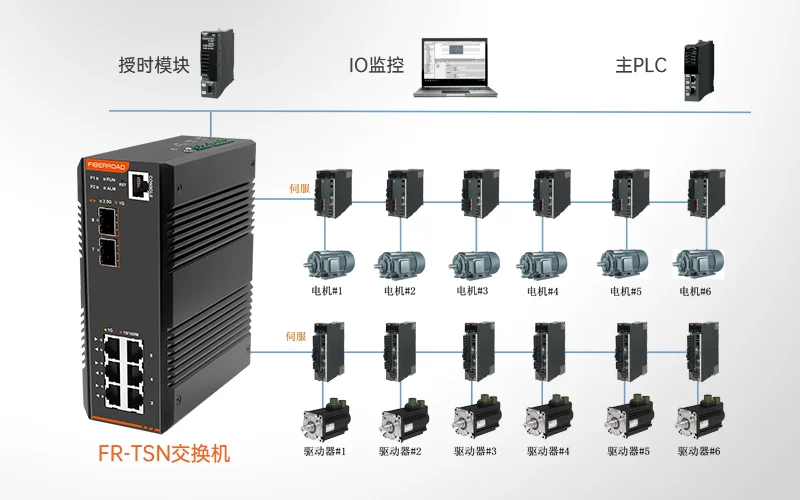

通过FR-TSN交换机可实现全线设备的高效互联，包括授时模块、IO监控终端、主PLC控制器、伺服驱动器、工业电机及远程驱动模块。基于TSN技术，FR-TSN交换机能够保障关键任务数据的实时传输与网络同步，支持更快的传感响应、更高的控制性能以及更强的系统可扩展性。无论是复杂设备协调还是多轴运动控制，FR-TSN都能提供毫秒级低延迟与高可靠性的确定性通信保障。
光路科技TSN交换机介绍
光路科技作为国内领先的工业通信解决方案提供商，推出的FR-TSN系列工业以太网交换机面向工业现场级应用，完全支持TSN关键协议：
- IEEE 802.1AS：高精度时间同步
- IEEE 802.1Qbv/Qbu：时间感知调度与帧抢占
- IEEE 802.1Qci/Qcc：流量控制与集中配置
- IEEE 802.1CB：冗余传输，提高容错能力
核心优势包括：
- 多口型设计，支持万兆/千兆/百兆混合，满足不同设备接入需求
- IP40工业防护等级，宽温宽压适应复杂工业环境
- 兼容PROFINET、EtherNet/IP 等多种协议环境，具备良好的协议承载能力
- 内建硬件加速引擎，提供确定性转发能力
目前，该系列TSN交换机已广泛应用于智能制造、机器人自动化、轨道交通、自动驾驶、电力自动化等领域，助力客户实现真正意义上的确定性网络通信。
如您希望深入了解光路科技TSN交换机的技术规格或行业解决方案，欢迎访问(TSN交换机)或联系我们的技术顾问团队。
