过去二十年，以太网几乎统一了工业通信世界。

从工厂自动化、轨道交通，到能源电力、智能制造，大量系统都基于标准以太网构建。

然而，一个根本性问题始终存在：

传统以太网擅长“尽力而为（Best Effort）”，却不擅长“确定性传输（Deterministic Communication）”。

对于网页浏览、视频播放来说，几毫秒甚至几十毫秒的波动几乎无感知。

但对于工业控制而言，情况完全不同。

如果一个伺服控制指令延迟5ms到达，或者一帧传感器数据比预期晚了几百微秒，那么可能影响的不是网络体验，而是设备同步、控制精度，甚至生产安全。

这正是TSN（Time-Sensitive Networking，时间敏感网络）诞生的原因。

一、传统工业以太网到底有什么问题？

很多人第一次接触TSN时，会产生一个疑问：

现在的工业以太网不是已经很好了吗？为什么还需要TSN？

答案是：

传统工业以太网解决了“互联互通”的问题，但没有彻底解决“确定性”的问题。

主要体现在三个方面。

问题一：网络延迟不可预测

传统交换机采用存储转发机制。

当网络负载较低时：

  • 延迟可能只有几十微秒

但当网络负载增加时：

  • 排队时间会增长
  • 转发时间会波动

最终导致：

  • 数据什么时候到达无法准确预测

对于办公网络影响不大。

对于运动控制系统则可能造成：

  • 机械臂动作不同步
  • 多轴控制误差累积
  • 机器人轨迹偏差

问题二：关键数据会与普通数据竞争带宽

传统以太网中：

  • 控制数据
  • 视频流
  • 文件传输
  • 管理流量

都在同一网络中竞争资源。

例如：

某台工业相机正在上传高清图像。

与此同时：

PLC控制指令也在发送。

交换机无法绝对保证：

PLC数据一定优先于视频数据。

问题三：设备时钟不同步

很多工业应用依赖精准时间同步。

例如：

  • 多轴伺服控制
  • 工业机器人
  • 激光加工
  • 自动驾驶
  • 电力保护

如果各设备时间存在偏差：

  • 控制动作无法同步
  • 数据时间戳失去意义
  • 系统精度下降

二、TSN到底解决了什么问题？

简单来说：

TSN让标准以太网具备了实时性、确定性和高可靠性。

换句话说：

TSN并不是一种新网络。

而是在标准IEEE以太网基础上增加一系列能力。

目标只有一个：

让关键数据在指定时间、以指定方式、可靠地到达目标设备。

三、TSN最核心的几个协议

很多人以为TSN是单一协议。

实际上：

TSN是一组IEEE标准的集合。

IEEE 802.1AS —— 全网精准时间同步

这是TSN的基础。

作用类似：

给整个网络安装一块统一的时钟。

所有设备共享同一时间基准。

实现亚微秒级同步。

在工业自动化领域：

  • 机器人控制
  • 多轴运动控制
  • 智能交通

几乎都依赖这一能力。

光路科技TSN交换机支持IEEE 802.1AS（gPTP）时间同步机制，可为实时业务提供统一时间基准。

IEEE 802.1Qbv —— 时间感知调度（Time-Aware Shaper）

这是TSN最著名的协议之一。

其核心思想是：

给网络流量安排“时间表”。

普通交换机：

谁先到谁排队。

TSN交换机：

提前规划好什么时候允许哪些数据发送。

因此：

关键控制流量不会受到其他业务影响。

IEEE 802.1Qbu —— 帧抢占（Frame Preemption）

现实中会遇到一种情况：

大数据帧正在发送。

突然出现一个高优先级控制报文。

传统网络只能等待。

TSN允许：

高优先级帧直接抢占低优先级帧的发送过程。

从而进一步降低延迟。

IEEE 802.1CB —— FRER无缝冗余

工业网络最怕什么？

不是延迟。

而是丢包。

802.1CB提供：

Frame Replication and Elimination for Reliability（FRER）

即：

  • 数据复制
  • 多路径发送
  • 自动去重

即使一条链路故障：

数据仍然可以正常到达。

IEEE 802.1Qci —— 流量过滤与监管

用于防止异常流量影响系统。

例如：

  • 错误设备
  • 恶意数据流
  • 配置异常

可以被交换机直接过滤。

避免影响关键业务。

四、TSN交换机到底带来了什么变化？

如果用一句话总结：

TSN实现了控制流量与普通流量的融合承载。

过去：

企业通常需要建设两张网络：

  • IT网络
  • OT控制网络

原因是：

普通以太网无法保证实时性。

而TSN出现后：

理论上可以在统一网络中同时承载：

  • PLC控制数据
  • 视频监控
  • 工业相机
  • 管理数据
  • AI分析数据

同时保证关键业务优先运行。

这也是工业网络未来的发展方向。

五、TSN已经在哪些行业落地？

很多人认为TSN还停留在实验室。

事实上，近年来已经开始进入实际应用。

智能制造

典型应用：

  • 多轴伺服同步
  • 工业机器人
  • 数字化产线

要求：

  • 微秒级同步
  • 低抖动

汽车制造

应用包括：

  • 焊装机器人
  • 装配机器人
  • 自动输送系统

越来越多车企开始采用TSN架构。

新能源与电力

应用包括：

  • 智能变电站
  • 电力自动化
  • 配电监控

要求：

  • 高可靠性
  • 精准时间同步

智能交通

包括：

  • 车路协同
  • 智能路侧设备
  • 交通控制系统

需要：

  • 实时数据交互
  • 多设备同步

自动驾驶与车载网络

目前TSN已经成为汽车以太网的重要发展方向之一。

尤其是在：

  • 域控制器
  • 智能驾驶
  • 车载传感器融合

领域应用广泛。

六、为什么TSN交换机正在成为工业交换机的重要方向？

工业网络正在经历一个明显变化：

过去关注：

  • 连得上
  • 不掉线

现在关注：

  • 精准同步
  • 实时控制
  • 网络融合

传统工业交换机已经难以满足未来需求。

而TSN交换机提供了：

  • 确定性时延
  • 时间同步
  • 流量调度
  • 高可靠传输

这些能力正是下一代工业网络所需要的。

七、光路科技TSN交换机能做什么？

作为工业通信领域的重要技术方向，Fiberroad（光路科技）近年来持续投入TSN产品研发。

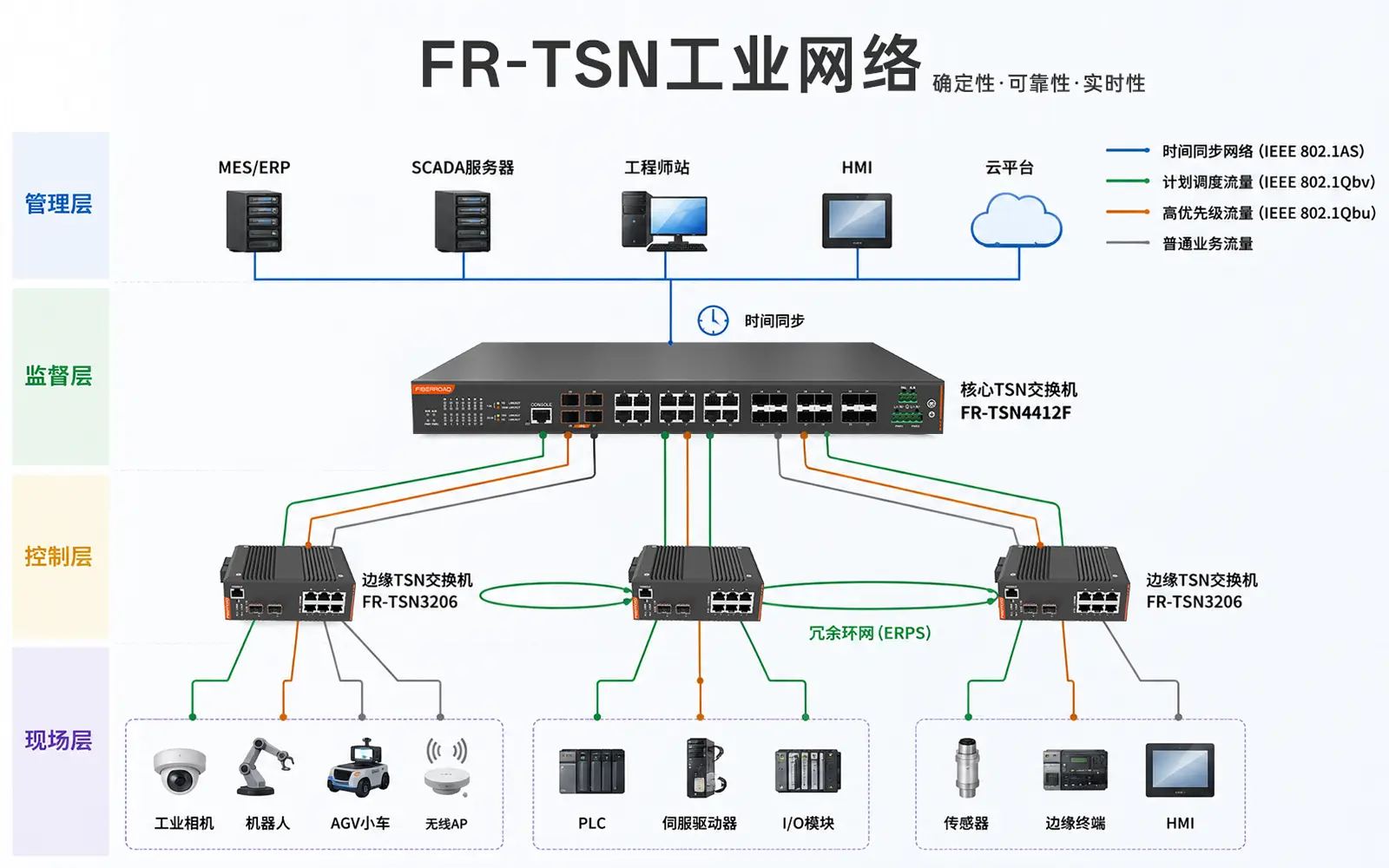

FR-TSN工业网络

以FR-TSN系列工业交换机为代表，其支持多项TSN关键标准，包括：

  • IEEE 802.1AS（gPTP）
  • IEEE 802.1Qbv
  • IEEE 802.1Qbu
  • IEEE 802.1CB
  • IEEE 802.1Qci
  • IEEE 802.1Qcc

同时结合：

  • 千兆/万兆工业以太网
  • ERPS快速环网
  • 工业级宽温设计
  • 高可靠冗余架构

能够满足：

  • 智能制造
  • 新能源
  • 智慧交通
  • 自动化控制

等场景对确定性通信的需求。

结语

从本质上看，TSN并不是为了让网络“更快”。

而是为了让网络：

知道什么数据最重要，并确保它在正确的时间到达正确的位置。

对于未来工业网络而言，带宽不再是唯一指标。

真正重要的是：

  • 确定性
  • 同步性
  • 可靠性

而这，也正是TSN交换机存在的价值所在。
