在工业网络逐步走向规模化与复杂化的今天，单纯依赖人工巡检和被动告警已经难以支撑系统的稳定运行。如何对大量分布在现场的设备进行统一、可视化、可远程的监控与管理，成为关键问题。在这一背景下，SNMP（Simple Network Management Protocol，简单网络管理协议）成为工业交换机网络管理体系中的核心技术之一。

本文将从工程视角，系统性解析SNMP在工业交换机中的原理与应用。

SNMP概述：工业交换机网管的“基础协议”

SNMP是一种基于应用层的网络管理协议，最初由IETF制定，运行在UDP/IP协议栈之上，主要用于对网络设备进行状态监测、参数配置以及告警管理。

在工业网络中，SNMP广泛应用于各类工业交换机、路由器、服务器及终端设备，其核心价值体现在：

  • 实现设备运行状态的实时监控（端口状态、流量、温度等）
  • 支持远程配置与管理
  • 提供统一的告警机制（如链路断开、端口异常）
  • 便于接入第三方网管平台（NMS）

SNMP的架构原理

SNMP采用典型的管理者/代理（Manager/Agent）模型，整体架构清晰且易于扩展。

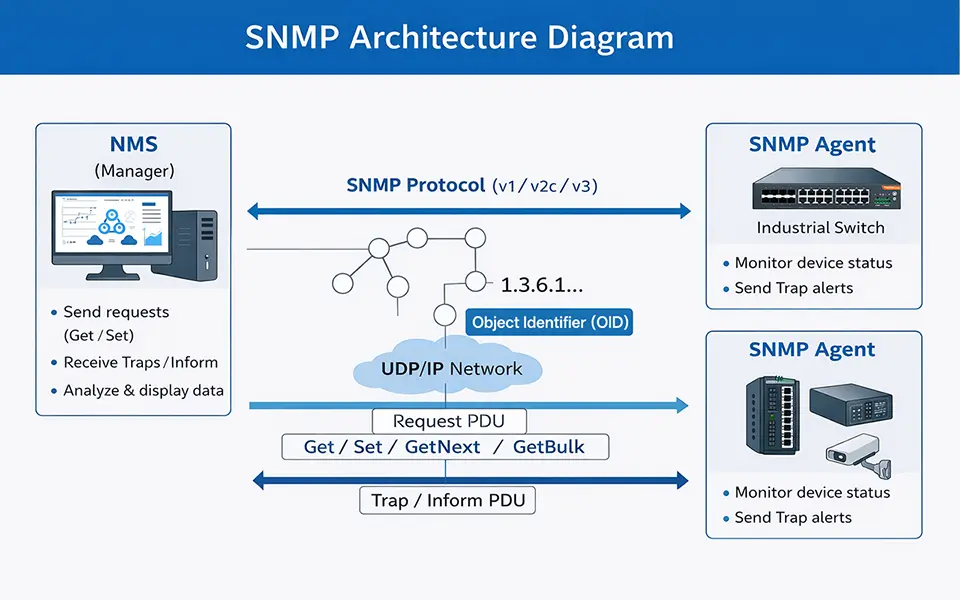

SNMP Architecture Diagram

1. 架构组成

SNMP系统主要由三部分构成：

（1）NMS（Network Management System，网管系统）

即“管理者（Manager）”，通常为服务器或管理平台，负责：

  • 向设备发送查询或配置请求
  • 接收设备上报的数据或告警
  • 进行数据分析与展示（如拓扑图、性能曲线）

（2）Agent（代理）

运行在工业交换机等被管设备上的软件模块，负责：

  • 收集本地设备信息（CPU、端口状态、流量等）
  • 响应NMS的请求
  • 在异常时主动发送告警（Trap）

（3）MIB（Management Information Base，管理信息库）

MIB是SNMP的“数据字典”，定义了可被管理的对象及其访问方式，本质上是一棵树状结构（OID树）。

例如：

  • 端口状态
  • MAC地址表
  • 流量统计
  • 温度、电压等工业参数

SNMP核心组件详解

从协议实现角度，SNMP包含以下关键技术要素：

1. OID（Object Identifier）

OID是MIB中每一个管理对象的唯一标识，采用树状层级结构，例如：

1.3.6.1.2.1.1.5.0

该OID通常表示设备名称（sysName）。

2. SMI（Structure of Management Information）

定义了MIB对象的命名规则、数据类型及编码方式，是SNMP数据结构的基础规范。

3. PDU（Protocol Data Unit）

SNMP通信的基本数据单元，即各种“报文”。

SNMP的几种报文类型（PDU）

SNMP通过不同类型的PDU实现管理操作，常见包括：

1. Get

NMS向Agent发起请求，用于读取某个OID的值。

👉 场景：读取工业交换机某端口的流量

2. GetNext

用于遍历MIB树结构，获取下一个OID的值。

👉 场景：批量读取端口列表信息

3. GetBulk（v2及以上）

高效批量获取数据，减少通信次数。

👉 场景：大规模工业网络监控

4. Set

NMS向Agent发送配置指令，修改设备参数。

👉 场景：远程启停端口、修改VLAN配置（部分设备支持）

5. Response

Agent对Get/Set请求的响应报文。

6. Trap

Agent主动发送给NMS的“异步告警”。

👉 场景：链路中断、电源异常

7. Inform（v2及以上）

类似Trap，但需要NMS确认，提高可靠性。

SNMP三个版本对比

SNMP经历了三个主要版本演进：

版本特点安全性适用场景
SNMPv1最早版本，结构简单低（明文）小型或封闭网络
SNMPv2c引入GetBulk，提高效率仍为明文主流工业网络
SNMPv3引入认证与加密（USM）高高安全工业场景

重点说明：SNMPv3的安全机制

SNMPv3提供：

  • 身份认证（Authentication）
  • 数据加密（Encryption）
  • 访问控制（VACM）

在电力、交通、能源等关键行业中，SNMPv3已成为推荐标准。

SNMP在工业交换机中的典型应用

在实际工业网络中，SNMP常用于以下场景：

1. 设备状态监控

  • 端口Up/Down状态
  • 带宽利用率
  • CPU/内存使用率

2. 故障告警

  • 光口链路中断
  • 电源异常
  • 环网断裂

通过Trap机制可实现“秒级上报”。

3. 性能分析与运维优化

  • 长期流量统计
  • 网络瓶颈分析
  • 预测性维护

4. 集中化管理

通过NMS平台统一管理成百上千台工业交换机，实现：

  • 拓扑自动发现
  • 批量配置
  • 远程维护

SNMP的优势与局限

优势：

  • 协议成熟，兼容性强
  • 实现简单，资源占用低
  • 广泛支持工业设备

局限：

  • 基于UDP，不保证可靠传输
  • v1/v2c安全性较弱
  • 实时性不如流式遥测（Telemetry）

总结：SNMP仍是工业交换机网管的“基础能力”

尽管近年来Telemetry、NetConf/YANG等新技术逐步兴起，但在当前工业网络体系中，SNMP仍然是最基础、最通用的网络管理协议之一。尤其在大规模部署的工业交换机环境中，其稳定性、兼容性和成熟生态，使其难以被完全替代。
